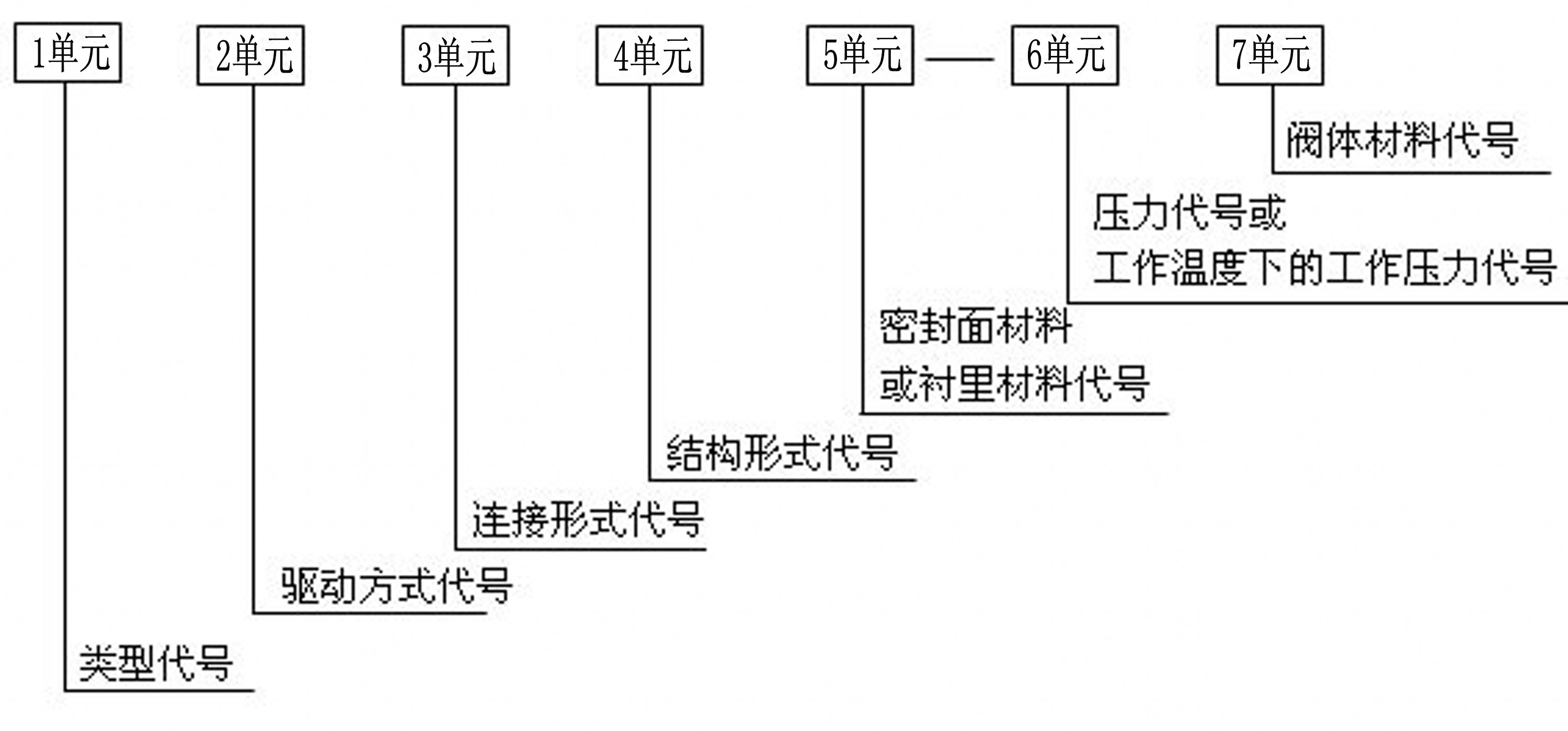

閥門型號編制方法 國家標準化管理委員會日前發布了《閥門型號編制方法》;由中國機械工業聯合會提出，按照GB/T1.1-2009給出的規則起草，閥門型號編制方法由全國閥門標準化技術委員會(SAC/TC188)歸口。 閥門型號編制方法規定了閥門的型號編制、閥門類型、驅動方式、連接形式、結構形式、密封面材料、壓力和閥體材料代號和代號的表示方法。閥門型號編制方法適用于各類閘閥、截止閥、節流閥、蝶閥、球閥、隔膜閥、旋塞閥、止回閥、排污閥、柱塞閥、減壓閥、疏水閥、安全閥的管道閥門產品。 閥門型號表示方法 當今閥門的類型和材料種類越來越多，閥門型號的編制也愈來愈復雜; 閥門型號通常應表示閥門類型、驅動方式、連接形式、結構特點、公稱壓力、密封面材料、閥體材料等要素。閥門型號的標準化對閥門的設計、選用、經銷，提供了方便。我國雖然有閥門型號編制的統一標準，但逐漸不能適應閥門工業發展的需要;目前，閥門制造廠一般采用統一的編號方法；不能采用統一編號方法的，各生產廠家可按自己的情況制訂出編號方法。
一單元、閥門類型（代號）：
閥門類型代號（表）類型 | 蝶閥 | 安全閥 | 隔膜閥 | 球閥 | 閘閥 | 止回閥 | 旋塞閥 | 減壓閥 | 截止閥 | 過濾器 | 放料閥 | 安全閥 | 代號 | D | A | G | Q | Z | H | X | Y | J | GL | FL | A |
二單元、閥門傳動方式（代號）：
閥門傳動方式代號（表）傳動 方式 | 電磁動 | 電磁-液動 | 電-液動 | 蝸輪 | 正齒輪 | 傘齒輪 | 氣動 | 液動 | 氣-液動 | 電動 | 手柄 手輪 | 代號 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 無代號 |
三、閥門連接方式（代號）：
閥門連接方式代號（表）連接方式 | 內螺紋 | 外螺紋 | 兩不同連接 | 法蘭 | 焊接 | 對夾 | 卡箍 | 卡套 | 代號 | 1 | 2 | 3 | 4 | 6 | 7 | 8 | 9 |
四單元、閥門結構形式（代號）： ①蝶閥結構形式 （代號）：
蝶閥結構形式代號（表）蝶閥結構形式 | 蝶閥代號 | 蝶閥結構形式 | 蝶閥代號 | 密 封 型 | 單 偏 心 | 0 | 非密封型 | 單 偏 心 | 5 | 中心垂直板 | 1 | 中心垂直板 | 6 | 雙 偏 心 | 2 | 雙 偏 心 | 7 | 三 偏 心 | 3 | 三 偏 心 | 8 | 連桿機構 | 4 | 連桿機構 | 9 |
②閘閥結構形式（代號）：
閘閥結構形式代號（表）閘閥結構形式 | 閘閥代號 | 閥桿升降式 | 楔式閘板 | 彈 性 閘 板 | 0 | （明桿） | 剛性閘板 | 單 閘 板 | 1 | 雙 閘 板 | 2 | 平行式閘板 | 單 閘 板 | 3 | 雙 閘 板 | 4 | 閥桿非升降式（暗桿） | 楔式閘板 | 單 閘 板 | 5 | 雙 閘 板 | 6 | 平行式閘板 | 單 閘 板 | 7 | 雙 閘 板 | 8 |
③球閥結構形式（代號）：
球閥結構形式代號（表）球閥結構形式 | 球閥代號 | 球閥結構形式 | 球閥代號 | 浮 動 球 | 直通流道 | 1 | 固 定 球 | 直通流道 | 7 | Y形三通流道 | 2 | 四通流道 | 6 | L形三通流道 | 4 | T形三通流道 | 8 | T形三通流道 | 5 | L形三通流道 | 9 | — | — | 半球直通 | 0 |
④止回閥結構形式（代號）：
止回閥結構形式代號（表）止回閥 結構形式 | 止回閥代號 | 止回閥結構形式 | 止回閥代號 | 升降式閥瓣 | 直通流道 | 1 | 旋啟式閥瓣 | 單瓣結構 | 4 | 立式結構 | 2 | 多瓣結構 | 5 | 角式流道 | 3 | 雙瓣結構 | 6 | — | — | — | 蝶形止回式 | 7 |
⑤截止閥、節流閥和柱塞閥結構形式代號
截止閥結構形式代號（表）截止閥結構形式 | 截止閥代號 | 截止閥結構形式 | 截止閥代號 | 閥瓣非平衡式 | 直通流道 | 1 | 閥瓣平衡式 | 直通流道 | 6 | Z形流道 | 2 | 角式流道 | 7 | 三通流道 | 3 | — | — | 角式流道 | 4 | — | — | 直流流道 | 5 | — | — |
⑥隔膜閥結構形式代號
隔膜閥結構形式代號（表）隔膜閥結構形式 | 隔膜閥代號 | 隔膜閥結構形式 | 隔膜閥代號 | 屋脊流道 | 1 | 直通流道 | 6 | 直流流道 | 5 | Y形角式流道 | 8 |
⑦旋塞閥結構形式代號
旋塞閥結構形式代號（表）旋塞閥結構形式 | 旋塞閥代號 | 旋塞閥結構形式 | 旋塞閥代號 | 填料密封 | 直通流道 | 3 | 油 密 封 | 直通流道 | 7 | T形三通流道 | 4 | T形三通流道 | 8 | 四通流道 | 5 | — | — |
⑧安全閥結構形式代號
安全閥結構形式代號（表）安全閥結構形式 | 安全閥代號 | 安全閥結構形式 | 安全閥代號 | 彈簧載荷彈簧密封結構 | 帶散熱片全啟式 | 0 | 彈簧載荷彈簧不封閉且?guī)О馐纸Y(jié)構 | 微啟式、雙聯閥 | 3 | 微啟式 | 1 | 微啟式 | 7 | 全啟式 | 2 | 全啟式 | 8 | 帶扳手全啟式 | 4 | — | — | 杠桿式 | 單杠桿 | 2 | 帶控制機構全啟式 |
| 6 | 雙杠桿 | 4 | 脈 沖 式 |
| 9 |
⑨減壓閥結構形式代號
減壓閥結構形式代號（表）減壓閥結構形式 | 減壓閥代號 | 減壓閥結構形式 | 減壓閥代號 | 薄 膜 式 | 1 | 波紋管式 | 4 | 彈簧薄膜式 | 2 | 杠 桿 式 | 5 | 活 塞 式 | 3 | — | — |
⑩疏水閥結構形式代號
疏水閥結構形式代號（表）減壓閥結構形式 | 減壓閥代號 | 減壓閥結構形式 | 減壓閥代號 | 浮球式 | 1 | 蒸汽壓力式或膜盒式 | 6 | 浮桶式 | 3 | 雙金屬片式 | 7 | 液體或固體膨脹式 | 4 | 脈沖式 | 8 | 鐘形浮子式 | 5 | 圓盤熱動力式 | 9 |
排污閥結構形式代號
排污閥結構形式代號（表）排污閥結構形式 | 排污閥代號 | 排污閥結構形式 | 排污閥代號 | 液面連接排放 | 截止型直通式 | 1 | 液底間斷排放 | 截止型直流式 | 5 | 截止型角式 | 2 | 截止型直通式 | 6 | — | — | 截止型角式 | 7 | — | — | 浮動閘板型直通式 | 8 |
五單元、閥門密封材質（代號）：
閥門密封材質代號（表） 材料 | 巴氏合金 | 搪 | 滲氮鋼 | 18-8系不銹鋼 | 氟塑料 | 玻璃 | Cr13不銹鋼 | 襯膠 | 蒙乃爾合金 | 代號 | B | C | D | E | F | G | H | J | M | 材料 | 尼龍塑料 | 蒙乃爾 | 襯鉛 | Mo2Ti不銹鋼 | 塑料 | 銅合金 | 橡膠 | 硬質合金 | 閥體直接加工 | 代號 | N | P | Q | R | S | T | X | Y | W |
六單元、閥門公稱壓力數值用阿拉伯?dāng)?shù)字直接表示（MPa）它是MPa的10倍。
七單元、閥門閥體材料(代號)：
閥門閥體材質代號（表） 閥體材料 | 鈦及鈦合金 | 碳鋼 | Cr13系不銹鋼 | 鉻鉬鋼 | 可鍛鑄鐵 | 鋁合金 | 代號 | A | C | H | I | K | L | 閥體材料 | 球墨鑄鐵 | Mo2Ti系不銹鋼 | 塑料 | 銅及銅合金 | 18-8系不銹鋼 | 灰鑄鐵 | 代號 | Q | R | S | T | P | Z |
1、 閥門閥體材料代號表
閥體材料代號（表）序號 | 代號 | 閥體材料 | 1 | Z | 灰鑄鐵 | 2 | T | 銅及銅合金 | 3 | C | 碳鋼 | 4 | K | 可鍛鑄鐵 | 5 | Q | 球墨鑄鐵 | 6 | I | 鉻鉬鋼：1Cr5MO ZG1Cr5 MO | 7 | P | 18-8系不銹鋼：Cr18Ni9Ti ZG1Cr18Ni9Ti | 8 | R | 1Mo2T系不銹鋼：Cr18Ni12 MO2Ti、ZG1Cr18Ni12 MO2Ti | 9 | V | 鉻鉬釩鋼：12Cr1 MO1V ZG12Cr1 MO1V | 10 | S | 塑料 | 11 | L | 鋁合金 | 12 | H | Cr13系不銹鋼 | 13 | A | 鈦及鈦合金 |
注：Pg≤16kgf/cm2的灰鑄鐵閥，Pg≥25kgf/cm2的碳鋼閥，省略本代號 2 、 閥門密封面或襯里材料代號
密封面或襯里材質代號（表）序號 | 密封面或襯里材料 | 代號 | 1 | 銅合金 | T | 2 | 橡膠 | X | 3 | 尼龍塑料 | N | 4 | 氟塑料 | F | 5 | 錫基軸承合金（巴氏合金） | B | 6 | 合金鋼 | H | 7 | 滲氮鋼 | D | 8 | 硬質合金 | Y | 9 | 襯膠 | J | 10 | 襯鉛 | Q | 11 | 搪瓷 | C | 12 | 滲硼鋼 | P |
注：1、由閥體直接加工的閥座密封材料代號用“W”表示。 2、當閥座和閥瓣（閥板）密封材料不同時，用低硬度材料代號表示（隔膜閥除外）。 |
